Caractéristiques
| Gamme de produits | Harmonie XB5 |
|---|---|

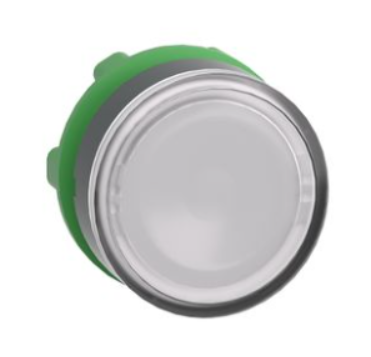

| Type de produit ou de composant | Dirigez-vous vers le bouton-poussoir lumineux |
| Nom court de l'appareil | ZB5 |
| Compatibilité du produit | LED universelle |
| Matériau de la lunette | plastique gris foncé |
| Diamètre de montage | 22 mm |
| Vente par quantité indivisible | 1 |
| Type de tête | Standard |
| Forme de la tête de l'unité de signalisation | Rond |
| Type d'opérateur | retour par ressort |
| Profil de l'opérateur | Blanc cassé, sans marque |
| Informations complémentaires de l'opérateur | Avec lentille simple |
Complémentaire
| Largeur totale CAO | 29 mm |
|---|---|
| Hauteur totale CAO | 29 mm |
| Profondeur globale CAO | 30 mm |
| Poids du produit | 0,017 kg |
| Résistance au nettoyeur haute pression | 7 000 000 Pa à 55 °C, distance : 0,1 m |
| durabilité mécanique | 10 000 000 cycles |
| Nom de la station | XALD 1...5 découpes XALK 2...5 découpes |
| Couleur du capuchon/de l'opérateur ou de la lentille | Blanc |
| Marquage | Non marqué |
| Code de composition électrique | M1 pour <6 contacts utilisant des blocs individuels en montage frontal avec LED intégrée M2 pour <6 contacts utilisant des blocs simples et doubles en montage frontal avec LED intégrée M6 pour <2 contacts utilisant des blocs simples en montage frontal avec LED et transformateur intégrés M10 pour <2 contacts utilisant des blocs simples en montage frontal avec LED intégrée MF1 pour <2 contacts utilisant des blocs simples en montage frontal avec LED intégrée MR1 pour <2 contacts utilisant des blocs simples en montage arrière avec LED intégrée |
| Présentation de l'appareil | Sous-ensembles de base |
Environnemental
| traitement protecteur | TC |
|---|---|
| Température ambiante de stockage | -40…70 °C |
| Température ambiante de fonctionnement | -40…70 °C |
| Catégorie de surtension | Classe II conforme à la norme IEC 60536 |
| Degré de protection de la propriété intellectuelle | Indice de protection IP66 conforme à la norme CEI 60529 IP67 IP69 IP69K |
| degré de protection NEMA | NEMA 13 NEMA 4X |
| Degré de protection IK | IK05 conforme à la norme IEC 62262 |
| normes | UL 508 GB 14048.5 CEI 60947-5-4 CEI 60947-5-1 CSA C22.2 n° 14 JIS C8201-5-1 CEI 60947-1 JIS C8201-1 |
| Certifications de produits | CSA DNV BV LROS (Registre maritime de Lloyds) Homologué UL |
| résistance aux vibrations | 5 gn (f = 2…500 Hz) conforme à la norme IEC 60068-2-6 |
| résistance aux chocs | 30 gn (durée = 18 ms) pour une accélération en demi-sinusoïde conforme à la norme IEC 60068-2-27 50 gn (durée = 11 ms) pour une accélération en demi-sinusoïde conforme à la norme IEC 60068-2-27 |
