Informations générales

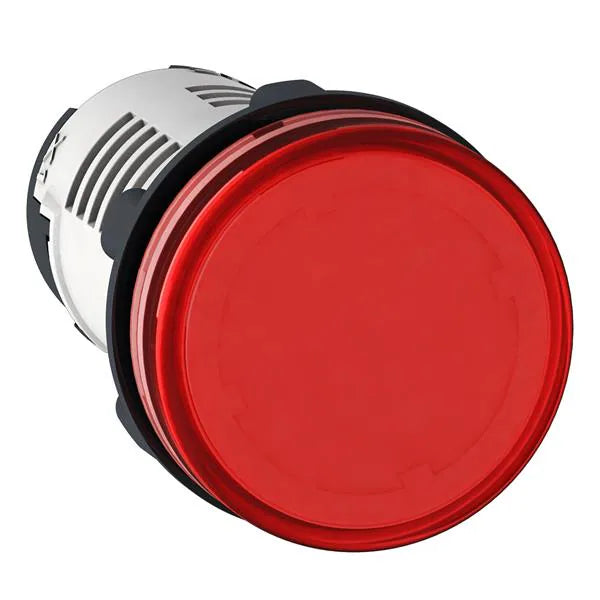

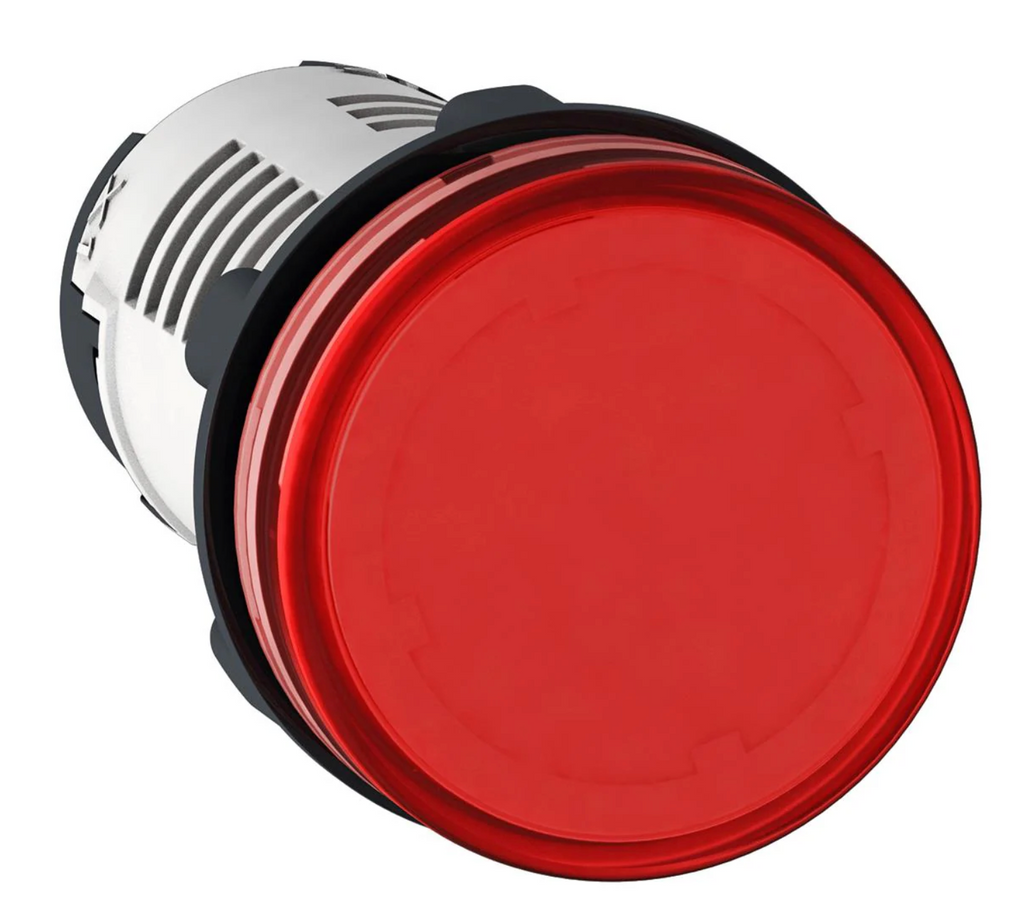

| Gamme de produits | Harmony XB7 |
|---|---|
| Type de produit ou de composant | Veilleuse |
| Nom abrégé de l'appareil | XB7 |
| Diamètre de montage | 22 mm |
| Vente par quantité indivisible | 10 |
| Forme de la tête de l'unité de signalisation | Rond |
| Couleur du capuchon/de l'opérateur ou de la lentille | Rouge |
| source lumineuse | DIRIGÉ |
| Culot de l'ampoule | LED intégrée |
| [Us] tension d'alimentation nominale | 24 V CA/CC 50/60 Hz |
| Présentation de l'appareil | Produit monolithique |
Complémentaire
| Hauteur | 29 mm |
|---|---|
| Largeur | 29 mm |
| Profondeur | 54 mm |
| Description des bornes ISO n°1 | (X1-X2)PL |
| Poids net | 0,02 kg |
| Montage de l'appareil | Trou de fixation - diamètre : 22,5 mm 22,3 +0,4/0 conforme à la norme IEC 60947-5-1 |
| Centre de réparation | >= 30 x 40 mm (panneau de support) métal - épaisseur : 1... 6 mm ≥ 30 x 40 mm (panneau de support) plastique - épaisseur : 2 à 6 mm |
| Mode de réparation | Bouton de fixation sous la tête : 2 à 2,4 Nm |
| Connexions - bornes | Bornes à vis, <= 2 x 1,5 mm² avec extrémité de câble conforme à la norme IEC 60947-1 Bornes à vis, 1 x 0,22...2 x 2,5 mm² sans extrémité de câble, conformes à la norme IEC 60947-1 |
| Couple de serrage | 0,8… 1,2 Nm conforme à la norme IEC 60947-1 |
| Forme de la tête de vis | Compatible avec le tournevis JIS n° 1 Compatible avec le tournevis cruciforme n° 1 Compatible avec le tournevis Pozidriv n° 1 Compatible avec un tournevis plat de Ø 4 mm à fente Compatible avec un tournevis plat de Ø 5,5 mm à fente |
| [Ui] tension d'isolation nominale | 250 V (degré de pollution 3) conforme à la norme IEC 60947-1 |
| [Uimp] tension de tenue aux impulsions nominale | 6 kV conforme à la norme CEI 60947-1 |
| Type de signalisation | Constant |
| Limites de tension d'alimentation |
19,2… 30 V CC 21,6... 26,4 V CA |
| Consommation de courant | 20...27 mA |
| Durée de vie | 70 000 h à la tension nominale et à 25 °C |
Environnement
| traitement protecteur | ÈME |
|---|---|
| Température ambiante de stockage | -40… 70 °C |
| Température ambiante de fonctionnement | -25… 70 °C |
| Catégorie de surtension | Classe II conforme à la norme IEC 60536 |
| Degré de protection de la propriété intellectuelle |
IP20 (face arrière) conforme à la norme IEC 60529 IP65 (face avant) conforme à la norme IEC 60529 |
| Degré de protection NEMA | Conforme à la norme NEMA 4 et à la norme UL 50 E Conforme à la norme NEMA 12 et à la norme UL 50 E |
| normes | JIS C8201-5-1 UL 508 CEI 60947-5-1 CSA C22.2 n° 14 CEI 60947-1 JIS C8201-1 |
| résistance aux vibrations | 5 gn (f = 2… 500 Hz) conforme à la norme IEC 60068-2-6 |
| résistance aux chocs | 50 gn (durée = 11 ms) pour une accélération en demi-sinusoïde conforme à la norme IEC 60068-2-27 |
| Compatibilité électromagnétique | Émission de champ perturbatrice de classe B conforme à la norme IEC 55011 |
