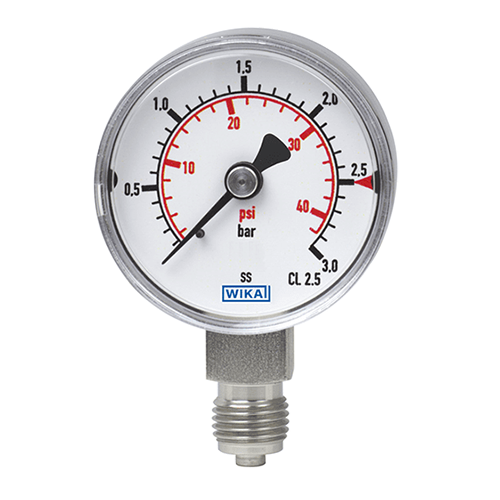

#Modèle 131.11

Manomètre à tube de Bourdon, acier inoxydable

Version compacte, NS 40, 50 et 63

Applications

Convient aux environnements corrosifs et aux fluides gazeux ou liquides qui n'obstruent pas le système de pression.
Applications CDA (air propre et sec)

Caractéristiques du produit

Construction entièrement en acier inoxydable
Pièces en contact avec le fluide 316L
Économique et fiable
Pression positive jusqu'à 15 000 psi (1 000 bar)

Caractéristiques

Conception
ASME B40.100 et EN 837-1

Tailles
1,5”, 2” et 2½” (40, 50 et 63 mm)

Classe de précision
+/- 3/2/3 % de la portée selon la norme ASME B40.100, nuance B

Gammes
Vide / Composé jusqu'à 200 psi (16 bar)
Pression de 15 psi (1 bar) à 10 000 psi (700 bar)
ou des unités équivalentes de pression et de vide

Pression de service
Valeur stable : 3/4 de la valeur maximale
Fluctuant : 2/3 de la valeur maximale
Court terme : valeur à pleine échelle

Température de fonctionnement
Température ambiante : -40 °F à +140 °F (-40 °C à +60 °C)
Moyen : +212 °F (+100 °C) maximum

Erreur de température
Erreur supplémentaire lorsque la température change par rapport à la température de référence de 68°F (20°C) +0,4% pour chaque 18°F (10°K) en hausse ou en baisse.

Raccord de pression

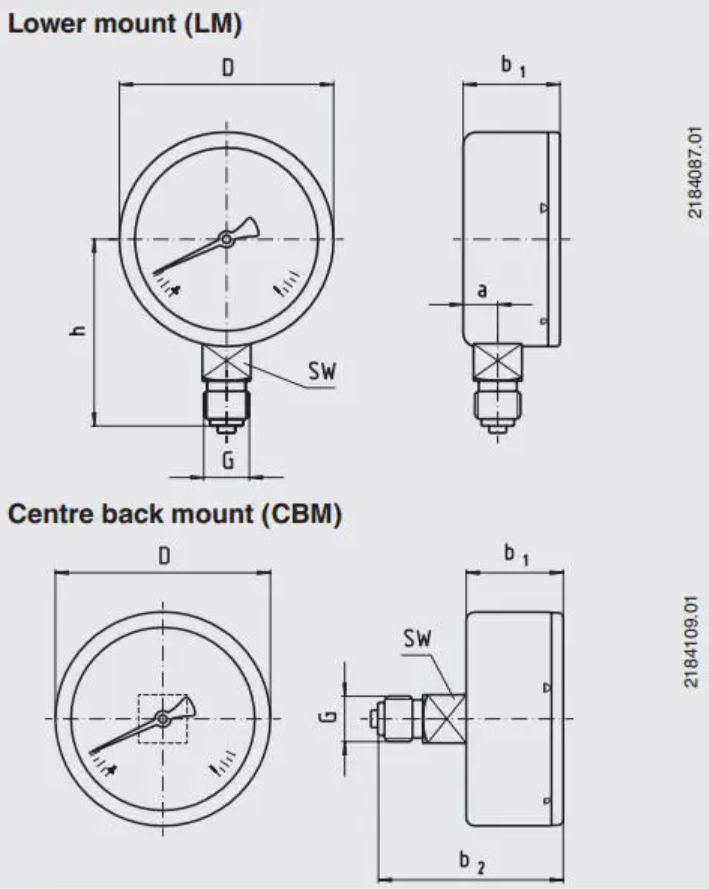

Matériau : acier inoxydable 316L Montage inférieur (LM) ou montage central arrière (CBM) 1/8” ou 1/4” NPT (mâle)

Tube de Bourdon
Matériau : acier inoxydable 316L
≤ 1 000 psi (70 bar) : forme en C,
> 1 000 psi (70 bar) : Hélicoïdal

Mouvement
Acier inoxydable

Cadran
aluminium blanc avec inscription noire, avec goupille d'arrêt

Aiguille
Aluminium noir

Cas
Acier inoxydable

Fenêtre
polycarbonate à clipser
