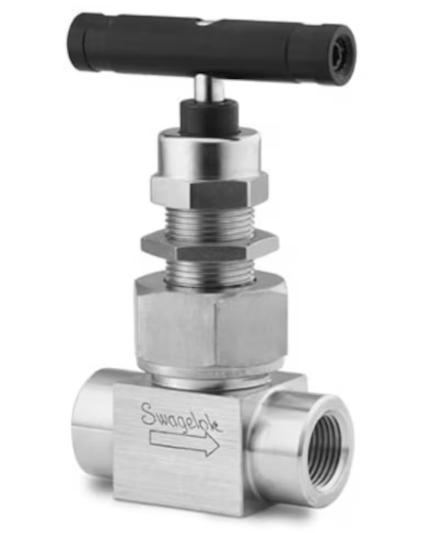

Vanne à pointeau à chapeau union en acier inoxydable pour service sévère, 2,4 Cv, 1/2 po FNPT, tige à bille, garniture Grafoil
Conçue pour une fiabilité optimale dans les environnements les plus exigeants, la vanne Swagelok 2507-12NBF8-G-2507 combine les performances éprouvées de notre conception de vanne à aiguille à chapeau pour service sévère avec la résistance et la résistance à la corrosion supérieures de l'alliage Super Duplex 2507.
Résistance et durabilité exceptionnelles – L’alliage 2507 offre une résistance à la traction et une limite d’élasticité élevées avec une excellente résistance à la fissuration par corrosion sous contrainte et à la piqûre, même dans des applications difficiles en mer et dans le traitement chimique.
Capacité haute pression – Capacité de résistance à une pression allant jusqu'à 6000 psi (413 bar) à température ambiante, garantissant un fonctionnement sûr et étanche dans les systèmes critiques.
Large plage de températures – L’emballage Grafoil® assure une étanchéité fiable de –65 °F (–53 °C) à 1200 °F (648 °C).
Contrôle de débit optimisé – La conception de l'embout à bille de précision assure une fermeture constante, un fonctionnement en douceur et un coefficient de débit (Cv) optimisé pour les applications hautes performances.
Connexions polyvalentes – Les extrémités femelles NPT de ½ pouce offrent une compatibilité avec une large gamme de conceptions de systèmes.
| Attribut |
Valeur |
| Matière corporelle
|
Acier inoxydable 316 |
| Processus de nettoyage
|
Nettoyage et emballage standard (SC-10) |
| Taille de la connexion 1
|
1/2 po |
| Type de connexion 1
|
NPT femelle |
| Taille de la connexion 2
|
1/2 po |
| Type de connexion 2
|
NPT femelle |
| CV Maximum
|
2.2 |
| Modèle de flux
|
Droit (à 2 voies) |
| Style de poignée
|
Barre d'aluminium |
| Température maximale, °F (°C)
|
1200 (648) |
| Pression maximale admissible
|
1200 °F à 1715 PSIG / 648 °C à 118 bar |
| Température minimale, °F (°C)
|
-65 (-53) |
| Orifice
|
0,437 po |
| Matériaux d'emballage
|
Emballage de tige Grafoil |
| Pression nominale à température ambiante
|
6000 PSIG à 100 °F / 413 BAR à 37 °C |
| Matériau de l'embout de la tige
|
Alliage à base de cobalt |
| Type de tige
|
tige sphérique |
| eClass (4.1)
|
37010201 |
| eClass (5.1.4)
|
37010201 |
| eClass (6.0)
|
37010203 |
| eClass (6.1)
|
37010203 |
| eClass (10.1)
|
37010203 |
| UNSPSC (4.03)
|
40141602 |
| UNSPSC (10.0)
|
40141602 |
| UNSPSC (11.0501)
|
40141602 |
| UNSPSC (13.0601)
|
40141602 |
| UNSPSC (15.1)
|
40141602 |
| UNSPSC (17.1001)
|
40183103 |
