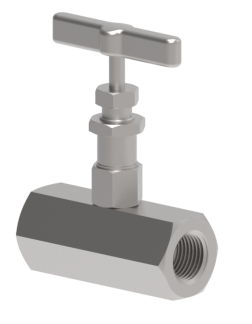

Vanne à pointeau haute pression Hy-Lok SVH2MF-8N-S316
Conçue pour une précision et une durabilité optimales, la vanne à aiguille Hy-Lok SVH2MF-8N-S316 assure une fermeture sûre et fiable dans les systèmes haute pression jusqu'à 6 000 psig. Fabriquée en acier inoxydable 316 résistant à la corrosion, cette vanne présente un corps droit avec des raccords NPT mâles et femelles de 1/2" × 1/2", ce qui la rend idéale pour l'instrumentation, le traitement chimique et la manipulation des fluides. Avec un joint en PTFE ou en Grafoil (en option), elle supporte une large plage de températures de fonctionnement et garantit une étanchéité parfaite même dans les environnements les plus exigeants. Sa conception compacte et sa tige à filetage fin permettent un contrôle précis du débit et une intégration aisée dans les systèmes où la précision et la sécurité sont essentielles.
| Description
|
Norme / Spécification ASTM |
| Matériaux du corps de vanne |
| 316SS |
Acier au carbone |
Alliage 400 |
| 1 |
Poignée |
Acier inoxydable |
Aluminium |
Acier inoxydable |
| 2 |
vis de réglage |
Acier inoxydable |
| 3 |
Écrou de blocage |
316SS/A479 |
| 4 |
Boulon de calage |
316SS/A479 |
| 5 |
Presse-étoupe * |
316SS/A479 |
| 6 |
Laveuse d'emballage * |
PTFE renforcé |
| 7 |
Emballage * |
PTFE, Grafoil |
| 8 |
Bonnet * |
316SS/A479 |
C, Acier/A105 |
Alliage 400/B164 |
| 9 |
Tige * |
316SS/A479 |
| 10 |
Pointe en V * |
630SS/A564 |
Alliage 500/B865 |
| Pointe sphérique * |
| 11 |
goupille d'arrêt |
Acier inoxydable |
| 12 |
Corps |
316SS/A479 |
C, Acier/A105 |
Alliage 400/B164 |
Les parties marquées d'un astérisque (*) sont mouillées.
| Série
|
Matériaux d'emballage
|
Matière du corps
|
Plage de température
|
Pression nominale à 100 °F
|
Pression nominale à température maximale
|
| SVH1 |
PTFE |
Acier inoxydable |
-65°F ~ 450°F (-54°C ~ 232°C) |
10 000 psig |
4000 psig à 500°F (276 bar à 260°C) |
| Acier au carbone |
| SVH2 |
PTFE |
Acier inoxydable |
-65°F ~ 450°F (-54°C ~ 232°C) |
6000 psig |
4130 psig à 450 °F (285 bar à 232 °C) |
| Acier au carbone |
-20°F ~ 350°F (-29°C ~ 176°C) |
6000 psig |
5230 psig à 350°F (360 bar à 176°C) |
| Alliage 400 |
-65°F ~ 450°F (-54°C ~ 232°C) |
5000 psig |
3970 psig à 450°F (274 bar à 232°C) |
| Grafoil |
Acier inoxydable |
-65°F ~ 1200°F (-54°C ~ 648°C) |
6000 psig |
1715 psig à 1200°F (118 bar à 648°C) |
| Acier au carbone |
-20°F ~ 350°F (-29°C ~ 176°C) |
6000 psig |
5230 psig à 350°F (360 bar à 176°C) |
| Alliage 400 |
-65°F ~ 500°F (-54°C ~ 260°C) |
5000 psig |
3960 psig à 500 °F (273 bar à 260 °C) * |
* Non applicable au-delà de 260 °C (500 °F)
