Avertissement: Ne mélangez pas/n'interchangez pas les produits ou composants Swagelok non régis par des normes de conception industrielle, y compris les raccords d'extrémité de tubes Swagelok, avec ceux d'autres fabricants.

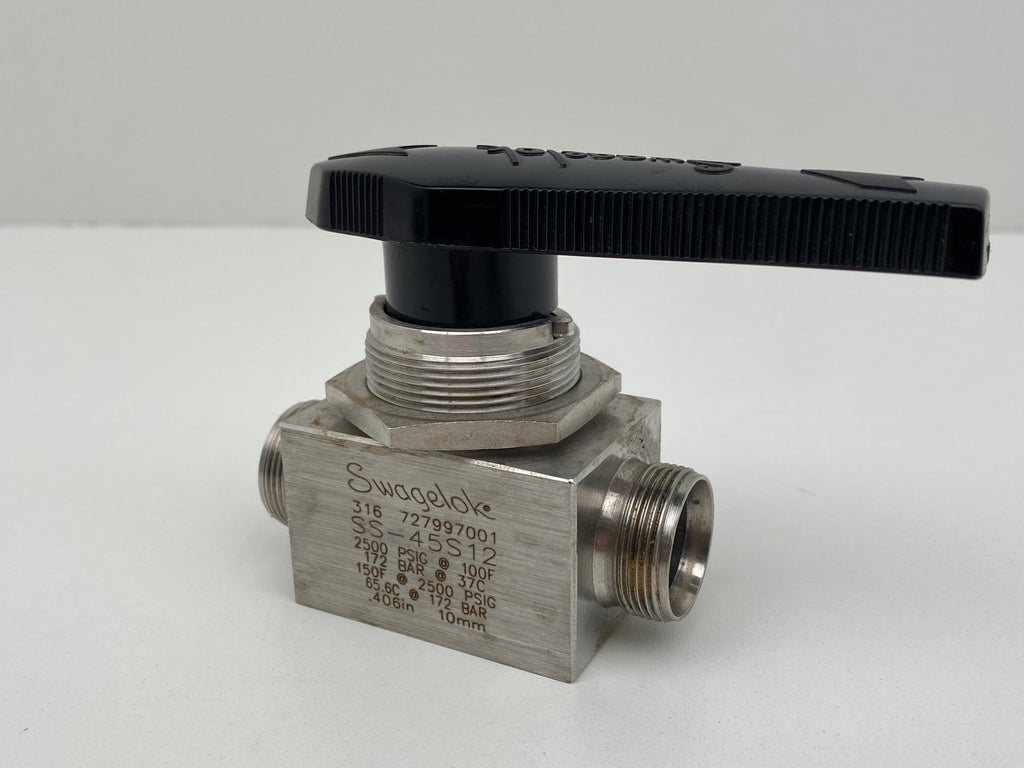

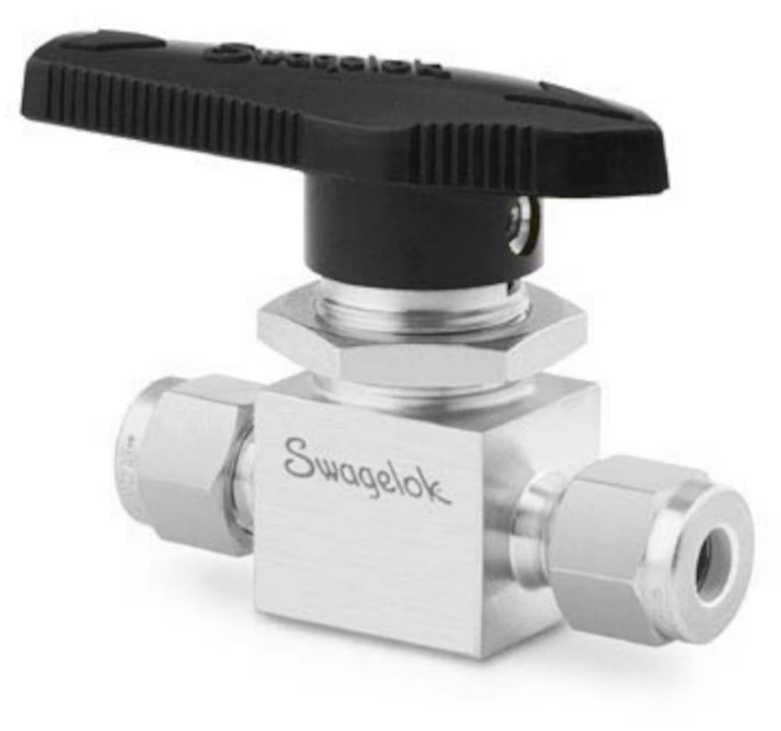

Caractéristiques
| Attribut | Valeur |
|---|---|
| Matériau de la balle/tige | Acier inoxydable |
| Matière corporelle | Acier inoxydable 316 |
| Processus de nettoyage | Nettoyage et emballage standard (SC-10) |
| Taille de la connexion 1 | 3/4 po |
| Type de connexion 1 | Raccord de tube Swagelok® |
| Taille de la connexion 2 | 3/4 po |
| Type de connexion 2 | Raccord de tube Swagelok® |
| CV Maximum | 6.4 |
| Chemin d'écoulement | Standard |
| Modèle de flux | 2 voies, arrêt, droit |
| Couleur de la poignée | Noir |
| Style de poignée | Levier |
| Certifié à faibles émissions | Oui |

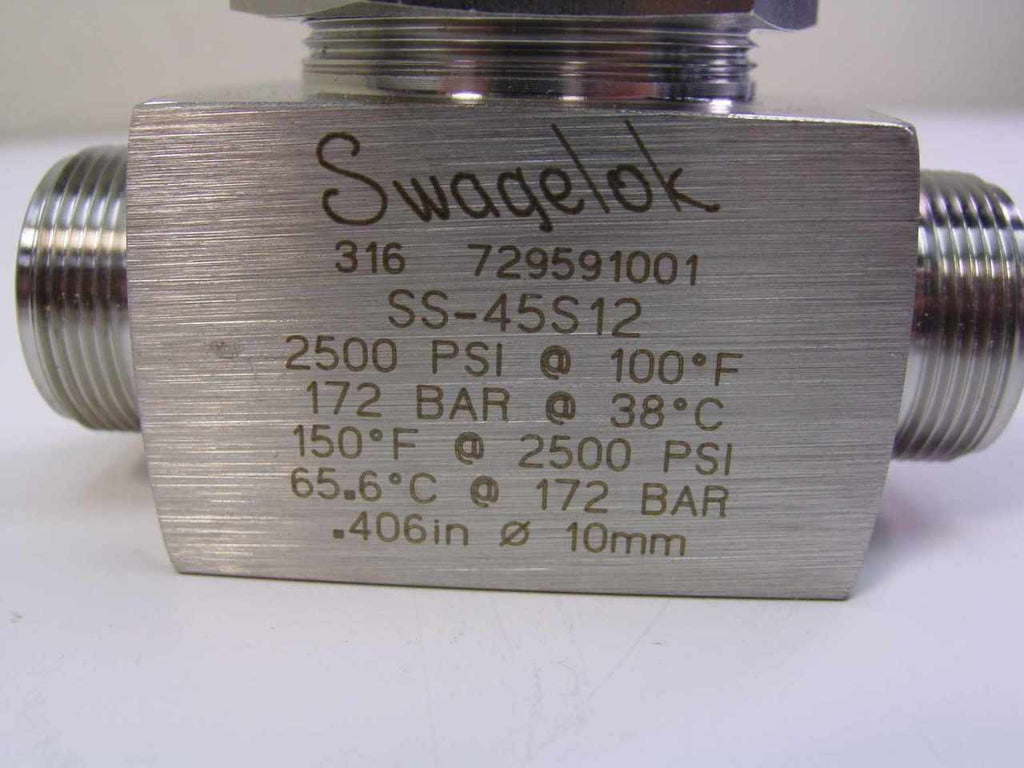

| Orifice | 0,406 po / 10,3 mm |
| Matériaux d'emballage | PTFE |
| Matériau de l'anneau/du disque | Acier inoxydable revêtu de PTFE |
| Pression nominale à température ambiante | 2500 PSIG à 100 °F / 172 BAR à 37 °C |
| Classe de service | Général |
| Essai | Tests effectués conformément à la norme WS-22 |
| eClass (4.1) | 37010401 |
| eClass (5.1.4) | 37010401 |
| eClass (6.0) | 37010401 |
| eClass (6.1) | 37010401 |
| eClass (10.1) | 37010401 |
| UNSPSC (4.03) | 40141607 |
| UNSPSC (10.0) | 40141607 |
| UNSPSC (11.0501) | 40141607 |
| UNSPSC (13.0601) | 40141607 |
| UNSPSC (15.1) | 40141607 |
| UNSPSC (17.1001) | 40183103 |
