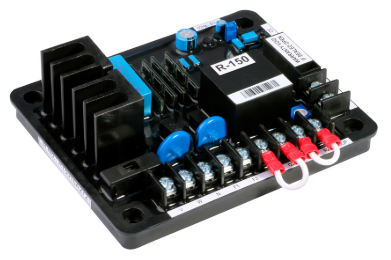

Le régulateur de tension automatique PerKins AVR R150 est un dispositif de haute qualité conçu pour assurer une régulation de tension stable et précise des groupes électrogènes Perkins. Il garantit une puissance de sortie constante en ajustant automatiquement l'excitation en fonction des variations de charge, contribuant ainsi à protéger les équipements électriques sensibles et à améliorer le rendement du générateur. Le R150 AVR est adapté aux applications industrielles, commerciales et de secours où la fiabilité et la performance sont essentielles.
Caractéristiques
1) Entrée du capteur
Tension : 240 V CA ±10 % monophasé, 380 V à 480 V CA ±10 % triphasé. Le régulateur de tension automatique (AVR) à deux lignes mesure la valeur moyenne réelle de la forme d’onde entre les lignes. Il utilise un réseau résistif (CMS) pour une mesure et un contrôle fiables de la tension et de la régulation.
2) Puissance d'entrée
- Tension : 415 V pour le triphasé et 240 V pour le monophasé
- Fréquence : 50/60 Hz
3) Puissance de sortie
- Tension : 105 V CC à une entrée de 240 V CA
- Actuel:
• 6 ampères CC continus
• 8 ampères pendant 30 secondes (dans les limites de la résistance du champ).
4) Température de fonctionnement : -20 °C à +70 °C
5) Température de stockage : -40ºC à +80ºC
6) Régulation de tension : minimum ± 10 % de la tension nominale.
7) Réglage de la stabilité : ajustable pour obtenir un état stable. Bonne stabilité de réponse momentanée.
8) Réglage de tension à distance : pour atteindre ±10 % de la tension de borne réglée (avec potentiomètre 2W/2,5W, 1 Watt).
9) Chute pour fonctionnement en parallèle : chute de 4 % pour 5 ampères à partir de la phase « U ».
10) Entrées auxiliaires A1 et A2 : ±4,5 V CC modifiera la tension de la borne de ±10 %.
11) Réglage de la réduction de fréquence : disponible en dessous de 46 Hz pour 50 Hz et en dessous de 56 Hz pour 60 Hz.
12) Tension d'accumulation : ≥ 2 volts (LN)
13) Régulation de tension : ±0,8 % aux extrémités AVR.
14) Dérive thermique : ± 1 % lorsque la température change de 30 °C.
15) Temps de réponse : moins de 50 millisecondes.
16) Réponse en boucle fermée : généralement 0,5 seconde pour rétablir jusqu'à 98 % de la tension réglée pour un rapport de forçage de champ de 1:2.
17) Protection contre la perte de capteurs : la tension diminuera lorsque le circuit du capteur est ouvert.
18) Protection contre les surcharges : 10 V CC à 85 V CC. Point de consigne : 60 V CC
19) Protection par fusible : 6 ampères, 240 volts CA.
20) Tous les potentiomètres : multitours sauf le potentiomètre Droop (Droop - monotour)
21) Étanchéité des potentiomètres : à l'exception du potentiomètre V-trim, tous les potentiomètres sont scellés.
22) Indicateur de fréquence désactivée : LED fournie (UF).
23) Indicateur de perte de sensation : Il y a une LED (SL).
24) Indicateur de surexcitation : LED fournie (OE).
25) Protection de l'appareil : Un dispositif d'amortissement RC approprié est prévu pour l'équipement utilisé afin de protéger cet appareil contre les surtensions.
26) Détails de l'emballage/du boîtier : les composants de l'AVR doivent être entièrement enfermés dans un composé plastique PU approprié pour absorber les impulsions/vibrations pendant le fonctionnement.
27) Détails de l'excitation du générateur : (typique)
- Complet :
• Tension d'excitation : 40 à 50 volts
• Courant d'excitation : 2,5 à 5,0 ampères
28) Marquage des bornes : se référer au schéma
29) Test AVR : Test d'écriture, cycle thermique, test statique, test de variation de tension, test de configuration, test FRO, test de stabilité, test QDC, test de tension à distance, test de tension d'entrée CC.
30) Taille :
- Dimensions totales : 135 x 110 x 47,5 (mm)
- Montage : 115 x 90 (en mm)
- Diamètre du trou de fixation : 9 (mm)
31) Poids : 320 grammes
