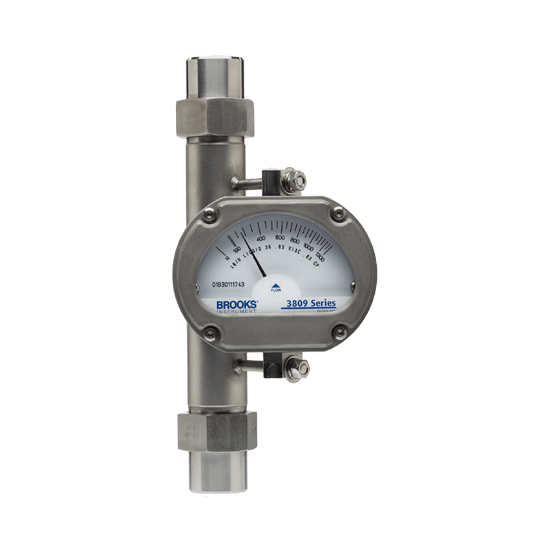

Débitmètres à section variable à tube métallique pour hautes pressions

Caractéristiques

Le débitmètre offre une plage de débits extrêmement étendue, supportant des débits très faibles à très élevés.
Plage de températures de -325°F à 788°F (-198°C à 420°C)
Pressions nominales jusqu'à 6 000 psi (produits standard) et jusqu'à 20 000 psi (modèles sur mesure)
Écran LCD amélioré avec interface opérateur locale (en option)
Fonctions d'alarme de débit haut/bas conformes aux exigences SIL 2
Boîtier antidéflagrant en acier inoxydable 316SS conforme à la norme ATEX groupe gaz IIC/classe 1 division 1 pour zones dangereuses
Sélection de matériaux en contact avec le fluide résistants à la corrosion et d'un boîtier d'indicateur adapté aux exigences des applications.
La surface d'étanchéité du joint est conforme aux exigences ASME, aucun joint spécial n'est requis.
Des transmetteurs de débit sont disponibles avec HART® 7 ou FONDATION ^MC Bus de terrain capacité et approbations mondiales

Modèles

	3809G	3809G ELF	3809G Doublure en PTFE	3810G
Différenciateur	débitmètre	débitmètre	débitmètre	débitmètre
Type de fluide	Liquides propres Gaz Vapeur	Liquides propres Gaz Vapeur	Liquides propres Gaz Vapeur	Liquides propres Gaz Vapeur
Plage de débit (capacité pleine échelle)	Débit d'eau : 440 GPM / 100 000 l/h Débit d'air : 750 SCFM / 1200 m³/h	Débit d'eau : 11 GPH / 42 l/h Débit d'air : 53 SCFH / 1,4 m³/h	Débit d'eau : 66 GPM / 15 000 l/h Débit d'air : 280 SCFM / 470 m³/h	Débit d'eau : 88 GPM / 20 000 l/h Débit d'air : 390 SCFM / 650 m³/h
Précision	+/- 2 % pleine échelle / Classe 1,6 VDI / VDE +/- 1 % de la pleine échelle	+/- 5 % pleine échelle / Classe 4 VDI / VDE +/- 3 % pleine échelle / Classe 2,5 VDI / VDE	+/- 2 % pleine échelle / Classe 1,6 VDI / VDE	+/- 5 % pleine échelle / Classe 4 VDI / VDE +/- 3 % pleine échelle / Classe 2,5 VDI / VDE
Pression maximale	6000 PSIG / 413,7 bar Voir les tableaux pression/température	6000 PSIG / 413,7 bar Voir les tableaux pression/température	En fonction de la puissance nominale de la bride sélectionnée Voir les tableaux pression/température	2567 PSIG / 177 bar Voir les tableaux pression/température
Matériaux mouillés	Acier inoxydable 316/316L, alliage 625, Hastelloy C-276, titane GR II	Acier inoxydable 316/316L, alliage 625, Hastelloy C-276, titane GR II	Acier inoxydable 316/316L avec revêtement en Tefzel	Acier inoxydable 316 / 316L,
Raccordements de processus	Tous les matériaux : NPT, Rc (BSP) femelle Matériaux : brides 150#, 300#, 600# conformes à la norme ASME B16.5 Tous les matériaux : Brides DIN PN40 Matériaux : Brides conformes aux normes JIS B2220 et DIN 10K, 20K	Tous les matériaux : NPT, Rc (BSP) femelle Matériaux : brides 150#, 300#, 600# conformes à la norme ASME B16.5 Tous les matériaux : Brides DIN PN40 Matériaux : Brides conformes aux normes JIS B2220 et DIN 10K, 20K	NPT (Femme) Brides à enfiler ANSI Brides 150#, 300#	NPT, Rc (BSP) Femelle Brides 150# et 300# conformes à la norme ASME B16.5 Brides DIN PN40
Communication analogique	Émetteur Sortie 4-20 mA	Émetteur Sortie 4-20 mA	Émetteur Sortie 4-20 mA	Aucun
Communication numérique	HART® 7 FONDATION ^MC Bus de terrain (qualifié EMERSON™)	HART® 7 FONDATION ^MC Bus de terrain (qualifié EMERSON™)	HART® 7 FONDATION ^MC Bus de terrain (qualifié EMERSON™)	HART® 7 FONDATION ^MC Bus de terrain (qualifié EMERSON™)
Alarmes	Un ou deux interrupteurs inductifs - Toutes tailles	Un ou deux contacts d'alarme avec l'émetteur - Toutes tailles	Un ou deux interrupteurs inductifs - Toutes tailles	Aucun
