Caractéristiques
| Gamme | TeSys TeSys Deca |
|---|---|
| Gamme de produits | TeSys Deca |
| Type de produit ou de composant | Entrepreneur |

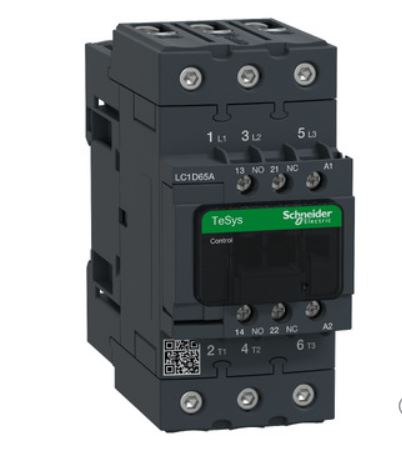

| Nom court de l'appareil | LC1D |
| Demande de contrat |
Commande de moteur Charge résistive |
| Catégorie d'utilisation | AC-4 AC-1 AC-3 AC-3e |
| Description du polissage | Trio |
| [Ue] tension de fonctionnement nominale | Circuit d'alimentation : ≤ 690 V CA 25…400 Hz Circuit d'alimentation : ≤ 300 V CC |
| [Ie] courant de fonctionnement nominal | 80 A (à <60 °C) à <= 440 V CA AC-1 pour circuit de puissance 65 A (à <60 °C) à <= 440 V CA AC-3 pour circuit de puissance 65 A (à <60 °C) à <= 440 V CA AC-3e pour circuit de puissance |
| [Uc] tension du circuit de commande | 220 V CA 50/60 Hz |
Complémentaire
| puissance du moteur kW | 11 kW à 400 V CA 50/60 Hz (AC-4) 18,5 kW à 220...230 V CA 50/60 Hz (AC-3) 30 kW à 380...400 V CA 50/60 Hz (AC-3) 37 kW à 500 V CA 50/60 Hz (AC-3) 37 kW à 660...690 V CA 50/60 Hz (AC-3) 18,5 kW à 220...230 V CA 50/60 Hz (AC-3e) 30 kW à 380...400 V CA 50/60 Hz (AC-3e) 37 kW à 500 V CA 50/60 Hz (AC-3e) 37 kW à 500 V CA 50/60 Hz (AC-3e) 37 kW à 500 V CA 50/60 Hz (AC-3e) 37 kW à 500 V CA 50/60 Hz (AC-3e) 37 kW à 500 V CA 50/60 Hz (AC-3e) 37 kW à 500 V CA 50/60 Hz (AC-3e) 37 37 kW à 500 V CA 50/60 Hz (AC-3e) (AC-3) 18,5 kW à 220...230 V CA 50/60 Hz (AC-3e) 30 660...690 V CA 50/60 Hz (AC-3e) |
|---|---|
| Puissance du moteur (ch) | 40 ch à 460/480 V CA 50/60 Hz pour moteurs triphasés 5 ch à 115 V CA 50/60 Hz pour moteurs monophasés 10 ch à 230/240 V CA 50/60 Hz pour moteurs monophasés 20 ch à 200/208 V CA 50/60 Hz pour moteurs triphasés 20 ch à 230/240 V CA 50/60 Hz pour moteurs triphasés 50 ch à 575/600 V CA 50/60 Hz pour moteurs triphasés |
| Code de compatibilité | LC1D |
| composition du contact polaire | 3 NON |
| Couvercle de protection | Avec |
| [Ith] courant thermique conventionnel en air libre | 10 A (à 60 °C) pour le circuit de signalisation 80 A (à 60 °C) pour le circuit de puissance |
| Capacité de production nominale Irms | 140 A AC pour circuit de signalisation conforme à la norme IEC 60947-5-1 250 A CC pour circuit de signalisation conforme à la norme CEI 60947-5-1 1000 A à 440 V pour un circuit de puissance conforme à la norme CEI 60947 |
| Capacité de rupture nominale | 1000 A à 440 V pour un circuit de puissance conforme à la norme CEI 60947 |
| [Icw] courant de tenue de courte durée nominal | 640 A 40 °C - 10 s pour le circuit de puissance 900 A 40 °C - 1 s pour le circuit de puissance 110 A 40 °C - 10 min pour le circuit d'alimentation 260 A 40 °C - 1 min pour le circuit de puissance 100 A - 1 s pour le circuit de signalisation 120 A - 500 ms pour le circuit de signalisation 140 A - 100 ms pour le circuit de signalisation |
| Calibre du fusible associé | 10 A gG pour circuit de signalisation conforme à la norme IEC 60947-5-1 125 A gG à ≤ 690 V, type de coordination 1 pour circuit de puissance 125 A gG à ≤ 690 V, type de coordination 2 pour circuit de puissance |
| Impédance moyenne | 1,5 mΩ - Ith 80 A 50 Hz pour circuit de puissance |
| Dissipation de puissance par pôle | 9,6 W AC-1 6,3 W AC-3 6,3 W AC-3e |
| [Ui] tension d'isolation nominale | Circuit d'alimentation : 600 V certifié CSA Circuit d'alimentation : 600 V certifié UL Circuit de signalisation : 690 V conforme à la norme IEC 60947-1 Circuit de signalisation : 600 V certifié CSA Circuit de signalisation : 600 V certifié UL Circuit d'alimentation : 690 V conforme à la norme IEC 60947-4-1 |
| Catégorie de surtension | III |
| degré de pollution | 3 |
| [Uimp] tension de tenue aux impulsions nominale | 6 kV conforme à la norme CEI 60947 |
| niveau de fiabilité de sécurité | B10d = contacteur de 1369863 cycles avec charge nominale conforme à la norme EN/ISO 13849-1 Contacteur B10d = 20 000 000 cycles avec charge mécanique conforme à la norme EN/ISO 13849-1 |
| durabilité mécanique | 6 Mcycles |
| durabilité électrique | 1,4 Mcycles 80 A AC-1 à Ue <= 440 V 1,45 Mcycles 65 A AC-3 à Ue <= 440 V 1,45 Mcycles 65 A AC-3e à Ue <= 440 V |
| type de circuit de commande | Courant alternatif standard à 50/60 Hz |
| Technologie des bobines | Sans module de suppression intégré |
| limites de tension du circuit de commande | 0,3...0,6 Uc (-40... 70 °C):d chute de tension CA 50/60 Hz 0,8…1,1 Uc (-40…60 °C) : fonctionnement en courant alternatif 50 Hz 0,85...1,1 Uc (-40 °C) 60 °C) : fonctionnement en courant alternatif 60 Hz 1...1,1 Uc (60 °C) 70 °C) : fonctionnement en courant alternatif 50/60 Hz |
| Courant d'appel en Virginie | 140 VA 60 Hz cos fi 0,75 (à 20 °C) 160 VA 50 Hz cos fi 0,75 (à 20 °C) |
| Consommation d'énergie en mode maintien en VA | 13 VA 60 Hz cos phi 0,3 (à 20 °C) 15 VA 50 Hz cos phi 0,3 (à 20 °C) |
| Dissipation de chaleur | 4… 5 W à 50/60 Hz |
| Temps de fonctionnement |
Ouverture de 4...19 ms 12...26 ms fermeture |
| taux de fonctionnement maximal | 3600 cycles/h à 60 °C |
| Connexions - bornes | Circuit de commande : bornes à vis 2 1… 2,5 mm² - rigidité du câble : flexible avec extrémité de câble Circuit de commande : bornes à vis 1 1…4 mm² - rigidité du câble : souple sans extrémité Circuit de commande : bornes à vis 2 1… 4 mm² - rigidité du câble : souple sans extrémité de câble Circuit de commande : bornes à vis 1 1…4 mm² - rigidité du câble : flexible avec extrémité de câble Circuit de commande : bornes à vis 1 1…4 mm² - rigidité du câble : rigide sans extrémité de câble Circuit de commande : bornes à vis 2 1… 4 mm² - rigidité du câble : rigide sans extrémité Circuit d'alimentation : connecteurs à vis EverLink BTR 1 1… 35 mm² - rigidité du câble : souple sans embout Circuit d'alimentation : connecteurs à vis EverLink BTR 2 1... 25 mm² - rigidité du câble : souple sans embout Circuit d'alimentation : connecteurs à vis EverLink BTR 1 1… 35 mm² - rigidité du câble : flexible avec extrémité de câble Circuit d'alimentation : connecteurs à vis EverLink BTR 2 1... 25 mm² - rigidité du câble : flexible avec extrémité de câble Circuit d'alimentation : connecteurs à vis EverLink BTR 1 1… 35 mm² - rigidité du câble : rigide sans embout Circuit d'alimentation : connecteurs à vis EverLink BTR 2 1… 25 mm² - rigidité du câble : rigide sans extrémité |
| Couple de serrage | Circuit de commande : 1,7 Nm – sur connecteurs à vis EverLink BTR – avec tournevis plat Ø 6 mm Circuit de commande : 1,7 Nm – sur connecteurs à vis EverLink BTR – avec tournevis cruciforme n° 2 Circuit d'alimentation : 8 Nm - sur connecteurs à vis EverLink BTR - câble 25…35 mm², tête de vis hexagonale 4 mm Circuit d'alimentation : 5 Nm - sur connecteurs à vis EverLink BTR - câble 1… 25 mm² tête de vis hexagonale 4 mm Circuit de commande : 1,7 Nm – sur connecteurs à vis EverLink BTR – avec tournevis Pozidriv n° 2 Circuit d'alimentation : 2,5 Nm – sur connecteurs à vis EverLink BTR – avec tournevis Pozidriv n° 2 |
| composition de contact auxiliaire | 1 NO + 1 NC |
| Type de contacts auxiliaires | type à liaison mécanique 1 NO + 1 NC conforme à la norme IEC 60947-5-1 contact miroir de type 1 NC conforme à la norme IEC 60947-4-1 |
| Fréquence du circuit de signalisation | 25...400 Hz |
| Tension de commutation minimale | 17 V pour le circuit de signalisation |
| Courant de commutation minimal | 5 mA pour le circuit de signalisation |
| résistance d'isolation | > 10 MΩ pour le circuit de signalisation |
| Temps de non-chevauchement | 1,5 ms lors de la mise hors tension entre contact NC et NO 1,5 ms lors de l'activation entre contact NC et NO |
| Support de montage | Rail Plaque |
