| Gamme | TeSys |
|---|---|

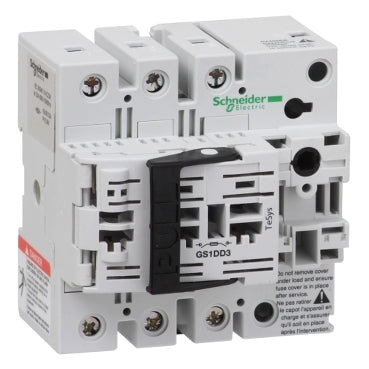

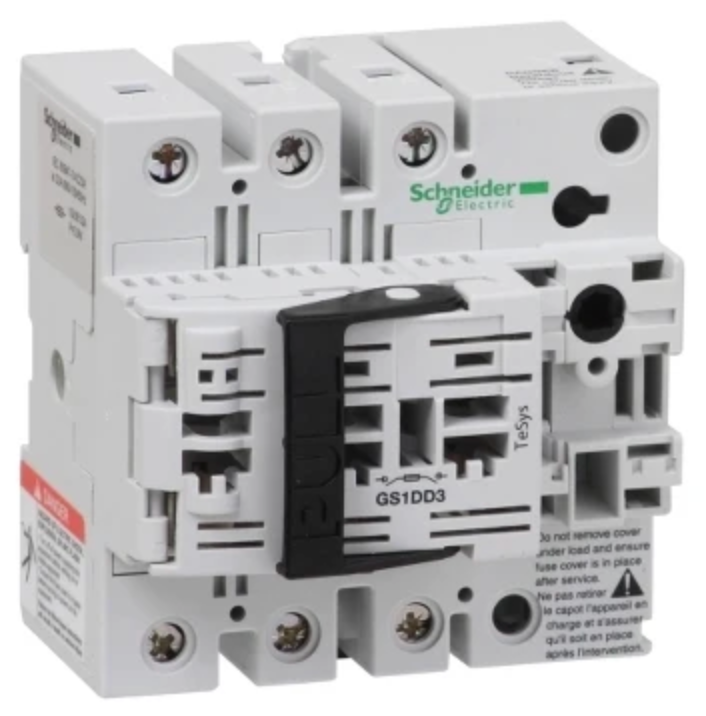

| Nom du produit | TeSys GS |
| Nom abrégé de l'appareil | GS1 DD |
| Type de produit ou de composant | Interrupteur-sectionneur-fusible |
| Application pour appareil | Protection |
| Description des pôles | 3P |
| Description des poteaux protégés | 3t |
| Type et composition des contacts | 3 NON |
| [Ith] courant thermique conventionnel en air libre | 32 A (à 40 °C) |
| [Ie] courant de fonctionnement nominal | 20 A à 440 V, 2 pôles en série par phase, CC-23A 20 A à 440 V, 2 pôles en série par phase, DC-23B 32 A à 400 V CA-23A 32 A à 400 V CA-23B 32 A à 500 V CA-23A 32 A à 500 V CA-23B 32 A à 690 V CA-23A 32 A à 690 V CA-23B |
| Type de fusible | NFC |
| Taille du fusible | 10 x 38 mm |
| Type de réseau | AC DC |
| Fréquence du réseau | 50/60 Hz |
Environnement
| Type de poignée de commande |
Frontal direct Côté gauche externe Côté droit extérieur Frontal extérieur |
|---|---|
| Support de montage | Plaque Rail |
| [Ui] tension d'isolation nominale | 800 V CA 50/60 Hz |
| [Uimp] tension de tenue aux impulsions nominale | 8 kV |
| Puissance opérationnelle nominale en W | 15 kW à 400 V 18,5 kW à 500 V 25 kW à 690 V |
| Capacité de fabrication | 320 A à 400 V CA-23B |
| Capacité de rupture | 256 A à 400 V (AC-23B) |
| Résistance aux courts-circuits | 5,5 kA |
| durabilité mécanique | 20 000 cycles |
| durabilité électrique | 1500 cycles AC-23A 1500 cycles AC-23B 300 cycles CC-23A 300 cycles DC-23B |
| Connexions - bornes | Circuit d'alimentation : bornes à vis, câble flexible de 2,5 à 16 mm² |
| [Icm] capacité de court-circuit nominale | 100 kA à 400 V avec protection par fusibles gG |
