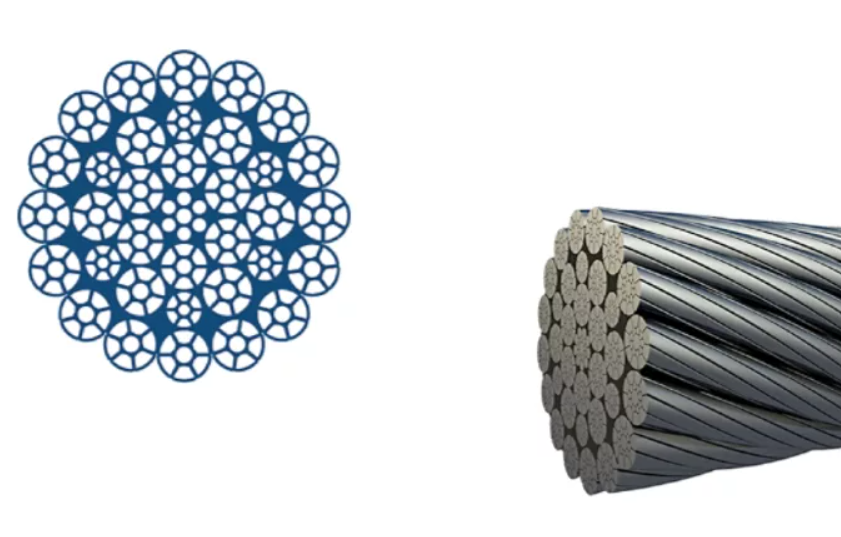

Bridon® Dyform 34LR

Le câble Bridon Dyform® 34LR est un câble de grue compacté haute performance conçu pour une excellente résistance à la rotation lors des levages de charges lourdes. Disponible avec une âme en plastique injecté (en option), il offre une résistance accrue à la flexion et à la fatigue, ainsi qu'une meilleure stabilité de l'âme. Choisissez parmi des finitions brillantes ou galvanisées, avec différentes tolérances et options de lubrification, pour répondre à vos besoins.

Applications

Câbles de levage principaux
Cordes de levage auxiliaires
Cordes de canot de sauvetage
Lignes de treuil

Avantages

Charge de rupture améliorée
Stabilité du diamètre améliorée
Amélioration de la résistance à la fatigue en flexion (plus élevée pour PI)

Caractéristiques

Compaction : Dyform
Noyau I : WRC, PI
Nuances d'acier : 1470, 1570, 1670, 1770, 1960, 2060, 2160 ou 2260
Type de pose : Pose Langs ou pose régulière
Sens de pose : droite, gauche
Finition : Brillante ou galvanisée

Diamètre		Longueur nominale masse		Force de rupture minimale EIP/1960			Force de rupture minimale EEIP/2160
mm	pouce	kg/m	lb/pi	kN	Tonnes (court)	Des tonnes (métrique)	kN	Tonnes (court)	Des tonnes (métrique)
	3/8	0,454	0,305	82	9.2	8,36	86	9.7	8,77
10.0		0,500	0,336	90,8	10.2	9,25	95,3	10.7	9,71
11.0		0,610	0,410	109	12.3	11.1	115	12.9	11.7
	7/16	0,610	0,410	111	12,5	11.3	117	13.2	11.9
12.0		0,720	0,484	130	14.6	13.2	137	15.4	13.9
	1/2	0,808	0,543	146	16.4	14.8	153	17.2	15.6
13.0		0,850	0,571	153	17.2	15.6	161	18.1	16.4
14.0		0,980	0,659	179	20.1	18.2	191	21,5	19,5
	16/09	1.02	0,687	185	20.8	18.8	201	22.6	20,5
15.0		1.13	0,759	204	22.9	20.8	214	24.1	21.8
	5/8	1,28	0,860	232	26.1	23.6	251	28.2	25.6
16.0		1,28	0,860	232	26.1	23.6	251	28.2	25.6
17.0		1,45	0,974	262	29.4	26.7	275	30,9	28
18.0		1,62	1.09	298	33,5	30.4	319	35,9	32,5
19.0		1,81	1.22	331	37.2	33,7	356	40.0	36.3
	3/4	1,81	1.22	331	37.2	33,7	356	40.0	36.3
20.0		2.00	1,34	370	41.6	37,7	397	44,6	40,5
21.0		2.21	1,49	400	45.0	40,7	420	47.2	42,8
22.0		2.42	1,63	442	49,7	45.1	482	54.2	49.1
	7/8	2.42	1,63	448	50,4	45,7	487	54,7	49,6
23.0		2,65	1,78	480	54.0	48,9	504	56,7	51,3
24.0		2,88	1,94	528	59,3	53,8	569	64.0	58.0
25.0		3.13	2.10	568	63,8	57,9	595	66,9	60,6
	1	3.23	2.17	586	65,9	59,7	623	70,0	63,5
26.0		3,38	2.27	618	69,5	63.0	660	74,2	67,3
27.0		3,65	2,45	662	74,4	67,5	694	78.0	70,7
28.0		3,92	2,63	712	80,0	72,6	758	85.2	77,3
	1 1/8	4.09	2,75	743	83,5	75,7	779	87,6	79,4
29.0		4.21	2,83	764	85,9	77,9	801	90,0	81,6
30.0		4,50	3.02	823	92,5	83,9	857	96,3	87,3
	1 1/4	5.12	3,44	919	103,3	93,7	1008	113,3	102,8
32.0		5.12	3,44	919	103,3	93,7	1008	113,3	102,8
34.0		5,87	3,94	1050	118.0	107	1151	129,4	117,3
	1 3/8	6.18	4.15	1100	123,6	112	1214	136,5	123,8
35.0		6.22	4.18	1110	124,8	113	1214	136,5	123,8
36.0		6,58	4.42	1170	131,5	119	1287	144,7	131.2
38.0		7,33	4,93	1310	147.2	133	1444	162,3	147.2
	1 1/2	7.36	4,95	1310	147.2	133	1444	162,3	147.2
40.0		8.12	5.46	1450	163.0	147	1590	178,7	162.1
	1 5/8	8,66	5,82	1550	174,2	158	1695	190,5	172,8
42.0		8,95	6.01	1600	179,8	163	1758	197,6	179.2
44.0		9,83	6.61	1750	196,7	178	1925	216,4	196.2
46.0		10.7	7.19	1920	215,8	195
	1 7/8	11,5	7,73	2050	230,4	209
48.0		11.7	7,86	2090	234,9	213
50,0		12.7	8,53	2270	255.2	231
50,8	2	13.1	8,80	2340	263.0	238
