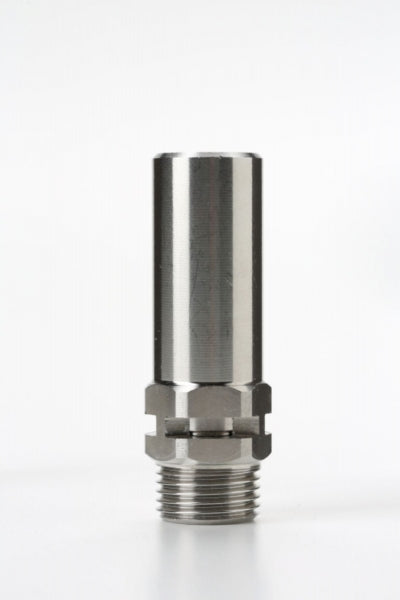

D10/S - Simple fermé Version sans appareils de test. Recommandée pour liquides et fluides dangereux .
Caractéristiques
| série de soupapes de sécurité | D10 |
|---|---|
| Configurations | D10 - D10/S - D10/P |
| Orifice d'entrée (faire) | 10 mm |
| Zone d'entrée | 78,5 mm² |
| Pression de conception | 60 barg |
| Plage de pression réglée | 0,3 barg - 60 barg |
| Coefficient de rejet réduit (Kdr) | 0,77 - 0,712 (ASME-CRN-SELO) |
| matériau de soupape de sécurité | Laiton - Inox |
| Joint de siège | NBR (-10 / + 100 °C) |
| EPDM (-50 / + 150 °C) | |
| VITON (-20 / +200 °C) | |
| SILICONE (-60 / +200 °C) | |
| PTFE (-196 / +250 °C) | |
| FFKM (-20 / +250 °C) | |
| Raccord d'entrée | G.3/8" - 1/2" ISO228 |
| R.3/8" - 1/2" EN10226 | |
| 3/8" - 1/2" NPT |
