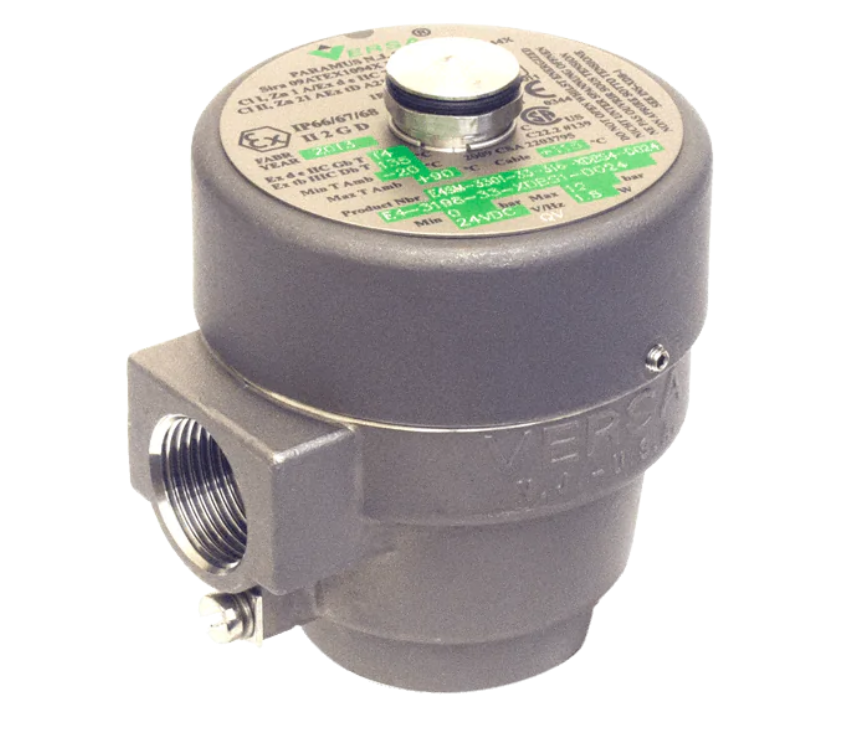

Vanne 3 voies, acier inoxydable, 24 V CC
La vanne en acier inoxydable VERSA série C-316 est disponible en version 4 voies (pour les appareils à double effet) ou 3 voies (pour les appareils à rappel par ressort). Tous les actionneurs à solénoïde sont de type pilote, ce qui permet l'utilisation de solénoïdes de très petite taille et, par conséquent, une faible consommation d'énergie. Cette conception assure également une force de commutation positive, garantissant ainsi le bon fonctionnement de la vanne lors de sa mise sous tension et réduisant le risque de surchauffe de la bobine.
Caractéristiques du produit
- Fabriqué en acier inoxydable marin SAE 316L conforme à la norme NACE MR-01-75, adapté à une exposition directe aux milieux corrosifs.
- Les joints toriques en FKM offrent des performances fiables même exposés aux hydrocarbures ou aux fluides hautement corrosifs sur une large plage de températures : équivalents au Viton® et au Fluorel®.
Caractéristiques du solénoïde
- Raccordement de la bobine du solénoïde : conduit femelle M20 avec boîte de jonction intégrée
Caractéristiques
| Code produit | Vanne, série C-316 |
|---|---|
| Actionnement | Pilote de solénoïde | Retour par ressort |
| Fonction | 3 voies, 2 positions, NC |
| Taille du port | Corps percé, filetage NPT 1/4". |
| Plage de pression de la vanne (PSI) | 25_150 |
| Plage de pression de la vanne (BAR) | 1,72-10,3 bar |
| Flux primaire | 2.0 CV |
| Médias | Air - Gaz inerte, hydraulique, gaz naturel |
| Plage de température (°F) | -4°F à 194°F |
| Plage de température (°C) | -20°C à 90°C |
| Matériau d'étanchéité | FKM |
| Corps et parties internes | Acier inoxydable 316L |
