Données techniques
| MON R. STAHL | 8579A |
| Type de produit | 8579/31-406 |
| Points forts | Interrupteur de sectionnement fiable avec poignée verrouillable et facilement visible et affichage de la position de commutation Un contact auxiliaire intégré à des fins de commande et de signalisation peut être amélioré en option à l'aide de contacts auxiliaires Ex e ou Ex i enfichables qui sont facilement installables ultérieurement. Large plage de températures d'utilisation Haute résistance aux chocs et aux impacts mécaniques Protection parfaite contre la pénétration de liquides et de poussières Données 3D à télécharger sur le site web |

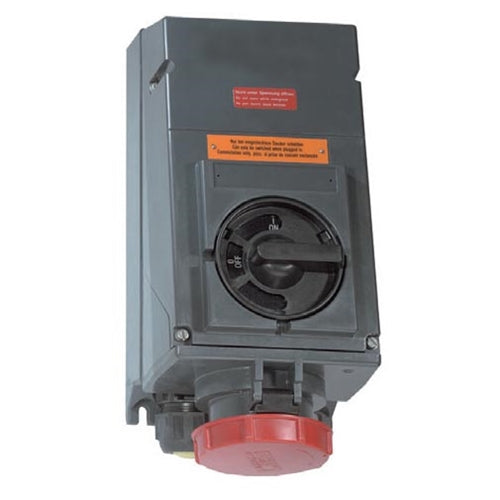

| Description fonctionnelle | Les prises R. STAHL série 8579/31 pour zones 1/21, disponibles en versions 4 et 5 pôles, offrent une capacité de commutation AC-3 jusqu'à 63 A. Leur indice de protection élevé (IP66) garantit une protection maximale contre la poussière et l'eau, quelles que soient les conditions d'utilisation. Les contacts lamellaires autonettoyants assurent un contact optimal et les fiches peuvent être insérées et retirées rapidement et facilement en position zéro. L'interrupteur de sectionnement, doté d'un dispositif de verrouillage mécanique et d'une poignée verrouillable en position 0 ou I, constitue un dispositif de sécurité supplémentaire. |
Données électriques
| Contacts principaux de capacité de commutation | AC-3690 V, 63 A18,5 kW : 220/230/240 V30 kW : 380/400/415 V37 kW : 500 V55 kW : 690 V |
| Tension de fonctionnement nominale CA | 380…415 V CA |
| Courant de fonctionnement nominal | max. 63 A |
| Durée de vie électrique | > 2x10^4 cycles de commutation |
| durée de vie mécanique | > 2x10^4 cycles de commutation |
| Type de tension | Basse tension |
| Contacts auxiliaires | 2 (1 NO + 1 NC) |
| Gamme de fréquences | 50 / 60 Hz |
Données mécaniques
| Degré de protection IP (IEC 60529) | IP66 |
| Degré de protection IP (IEC 60079) | IP66 |
| Matériau d'enveloppe | Polyester renforcé de fibres de verre |
| Sans silicone | Non |
| Connexion à conducteurs multiples | 2 x 16 mm² |
| Connexion à conducteurs multiples AWG | 2 x AWG 6 |
| Section transversale d'une connexion à brins fins | 1 x 16 mm² ... 1 x 50 mm² |
| Section transversale de connexion à brins fins AWG | 1 x AWG 6 ... 1 x AWG 1/0 |
| section transversale de connexion toronnée | 1 x 16 mm² ... 1 x 50 mm² |
| Section transversale de connexion multibrins AWG | 1 x AWG 6 ... 1 x AWG 1/0 |
| Largeur | 180 mm |
| Largeur, pouces | 7.090 dans |
| Hauteur | 212 mm |
| Hauteur en pouces | 8,3600 dans |
| Longueur | 413 mm |
| Longueur en pouces | 16.27 dans |
| Résistance aux chocs (IEC 60079) | 7 J |
| Résistance aux chocs (IEC 62262) | IK10 |
| Code couleur | rouge |
| Codage (position de l'heure) | 6 |
| Verrouillable | en position 0 et I |
| Série | SolConeX |
| Nombre détaillé de poteaux | 3 P + PE |
