Description du produit

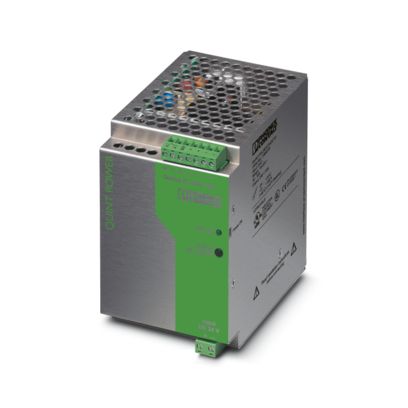

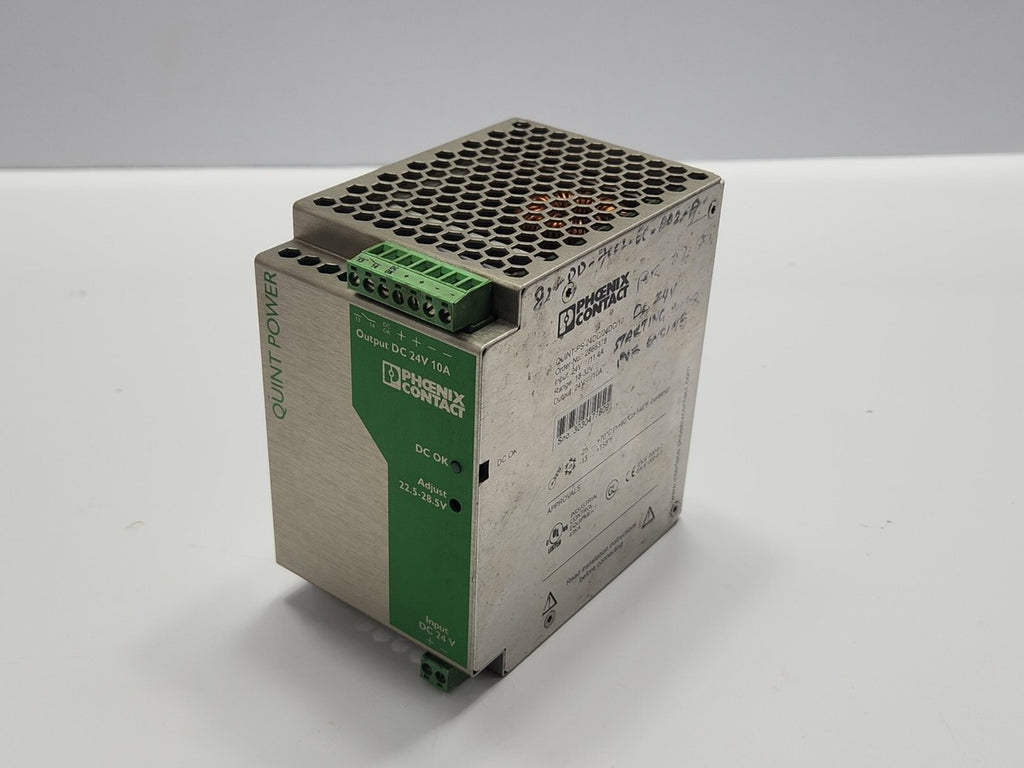

Le convertisseur DC-DC QUINT 24 V/10 A convertit une tension continue de 18 V à 32 V en une tension de sortie de 24 V réglable, contrôlée et isolée galvaniquement. En l'absence d'une tension continue de 24 V régulée et stable pour alimenter une charge, les convertisseurs DC-DC assurent l'ajustement de cette tension : une tension continue non régulée est convertie en une tension de sortie réglable de 22,5 V à 28,5 V.
Grâce à l'isolation électrique, les circuits de tension continue sont isolés électriquement les uns des autres en toute sécurité. Avec une largeur de seulement 80 mm, le boîtier est extrêmement fin. Une sortie DC-OK flottante et une LED sont disponibles pour la signalisation.
Données techniques
Saisir
| Tension d'entrée | 24 V CC |
| Plage de tension d'entrée nominale | 24 V CC |
| Plage de tension d'entrée | 18 V CC ... 32 V CC |
| Entrée à large gamme | Oui |
| Plage de tension d'entrée CC | 18 V CC ... 32 V CC |
| Type de tension d'alimentation | DC |
| Courant d'appel | < 20 A (typique) |
| Intégrale du courant d'appel (I 2 t) | 0,3 A 2 s |
| Gamme de fréquences CC | 0 Hz |
| Temps de mise en mémoire tampon du réseau | > 3 ms (24 V CC) |
| Consommation de courant | typ. 11,4 A (24 V) |
| circuit de protection | Protection contre les surtensions transitoires ; Varistance |
| temps de réponse typique | < 1 s |
| fusible d'entrée | 25 A (à combustion lente, interne) |
Sortir
| Efficacité | > 88 % |
| Tension de sortie nominale | 24 V CC ±1 % |
| Plage de réglage de la tension de sortie (U Set ) | 22,5 V CC ... 28,5 V CC (> 24 V CC, capacité constante limitée) |
| Courant de sortie nominal (I N ) | 10 A (-25 °C ... 60 °C) |
| Déclassement | 60 °C ... 70 °C (2,5 %/K) |
| résistance de la tension de rétroaction | 35 V CC |
| Protection contre les surtensions en sortie (OVP) | < 35 V CC |
| Charge capacitive maximale | illimité |
| Limitation du courant actif | Environ 18 A |
| Écart de contrôle | < 1 % (variation de charge, statique 10 % ... 90 %) |
| < 2 % (variation de charge, dynamique 10 % ... 90 %) | |
| < 0,1 % (variation de la tension d'entrée ±10 %) | |
| Ondulation résiduelle | < 60 mV PP |
| Puissance de sortie | 240 W |
| Dissipation de puissance maximale à vide | < 2 W |
| Perte de puissance charge nominale max. | < 28 W |
| Temps de lever | < 2 ms (U OUT (10 % ... 90 %)) |
| Connexion en parallèle | Oui, pour assurer la redondance et augmenter la capacité. |
| Connexion en série | Oui |
Dimensions
| Largeur | 80 mm |
| Hauteur | 130 mm |
| Profondeur | 125 mm |
propriétés électriques
| Nombre de phases | 1,00 |
| entrée/sortie de tension d'isolation | 1 kV (test de routine) |
| 1,5 kV (essai de type) |
