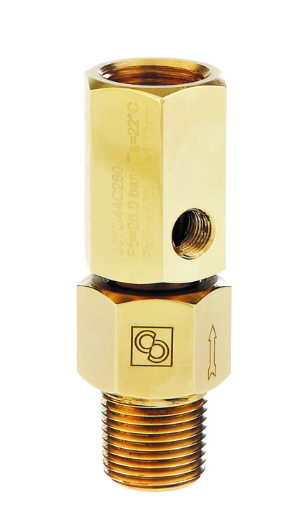

Disque de rupture 1/2"-NPT 1/2"-SAE 3070/44C280 28 bar
Utilisation du produit
Le dispositif de sécurité 3070 est un dispositif de décharge de pression non refermable, dans lequel un disque de rupture est sensible à une différence de pression positive entre les sections amont et aval. Il est conçu pour éclater à une pression spécifiée.
Accessoires de sécurité à utiliser avec les fluides frigorigènes ASHRAE 34:2019 suivants, classe A1 :
- HCFC (R22)
- HFC (R134a, R404A, R407C, R410A, R507)
- HFO (R1234ze)
- HFO + HFC (R448A, R449A, R450A, R452A, R513A, R515A, R515B)
Disponible à différentes pressions d'éclatement de 14 à 52 bars.
| Connexions homme IN
|
1/2" NPT
|
Connexions féminines SORTIE |
1/2" NPT |
| Service
|
2 x 1/8" NPT
|
Section de l'orifice [mm²]
|
113 |
| Pression d'éclatement Pb [bar]
|
28
|
Pression de service maximale
|
75 % de plomb |
| PS[barre]
|
55
|
TS[°C] min.
|
-50 |
| paquets
|
20
|
TS[°C] max.
|
+150 |
