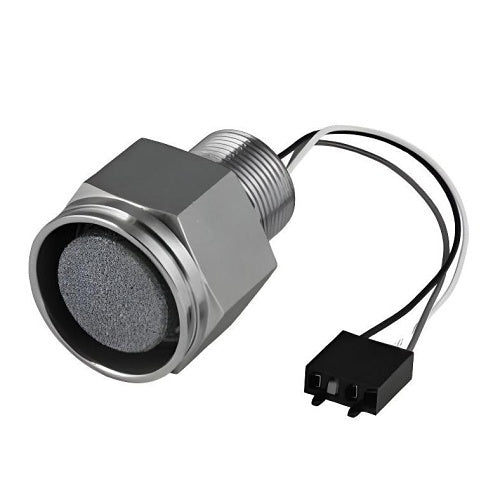

Le cœur du capteur catalytique est constitué de deux pellistors (billes) appariés par ordinateur, présentant une résistance électrique identique à l'air pur. En présence de gaz inflammable, la bille active catalyse la combustion des molécules de gaz, tandis que la bille inactive (de référence) stabilise la réaction et compense les variations normales de l'environnement. La conception et la fabrication sophistiquées des capteurs catalytiques Det-Tronics leur confèrent une excellente sensibilité, un temps de réponse rapide et une grande résistance aux chocs et aux vibrations.
Tous les capteurs de gaz catalytiques Det-Tronics sont résistants aux poisons et sont fabriqués avec un boîtier monobloc en acier inoxydable 316. Ils intègrent une barrière thermique empêchant l'interaction entre les billes et sont assemblés par frittage pour une protection optimale contre les interférences électromagnétiques. Chaque capteur est muni d'une étiquette d'identification et d'homologation gravée au laser, résistante aux environnements industriels extérieurs difficiles.
Le CGS peut être utilisé pour la détection de pratiquement tous les gaz combustibles et inflammables, y compris l'hydrogène, et est compatible avec les émetteurs FlexVu ® UD10, Infiniti® U9500, modèle 505, EQ22xxDCUEX et STB.
CARACTÉRISTIQUES ET AVANTAGES| CARACTÉRISTIQUES | |
| Plage de température | Fonctionnement : –67°F à +257°F (–55°C à +125°C). Performances : –40°F à +167°F (–40°C à +75°C). |
| Plage d'humidité | 0 à 99 % HR, sans condensation. |
| Temps de réponse | T50, s : <10 T90, s : <30 Vérification : FM, CSA, ATEX |
| Temps de récupération | < 30 secondes après l'exposition au méthane pur. |
| Précision / Linéarité | ±3 % LFL de 0 à 50 % LFL, ±5 % LFL de 51 % à 100 % LFL. |
| Câblage | 2 câbles de calibre 22 AWG, 1 câble de calibre 16 AWG, 600 V, 20 pouces |
| Répétabilité | ±1% LFL. |
| Stabilité à long terme | Zéro : < 1 % LFL par mois. Écart : < 1 % LFL par mois dans l'air pur. |
| Stabilité thermique | < ±5 % LFL : –13 °F à +167 °F (–25 °C à +75 °C). < ±10 % LFL : –40 °F à –13 °F (–40 °C à –25 °C). |
| Durée de vie du capteur | 3 à 5 ans, lorsque l'environnement est exempt de substances et de conditions connues pour être néfastes aux éléments de détection catalytique. |
| Durée de conservation | Durée de conservation indéfinie, lorsqu'elle est conservée dans son emballage d'origine non ouvert. |
| Cycle d'étalonnage | 30 jours après l'étalonnage initial et tous les 90 jours par la suite, ou selon les besoins de l'application et de l'environnement. |
| Immunité aux interférences radioélectriques/électroniques | Se référer aux spécifications de l'émetteur sélectionné. |
| Dimensions | 1,5 po (3,8 cm) x 1,7 po (4,4 cm) x 2,0 po (5,2 cm) |
| Options de fil | • 3/4” NPT • M20 • M25. |
| Certification | FM/CSA : Classe I, Division 1, Groupes B, C et D Tamb = –40°C à +75°C Antidéflagrant vérifié : –40°F à +257°F (–40°C à +125°C) Performance vérifiée : –40°F à +167°F (–40°C à +75°C) Conforme à la norme ANSI/ISA-12.13.01-2000. ATEX : CE 0539 II 2 G Ex db IIC T3/T5 DEMKO 02 ATEX 131323X T5 (Tamb = –40°C à +75°C) T3 (Tamb = –55°C à +125°C) IECEx : Ex db IIC T3/T5 IECEx ULD 10.0001X T5 (Tamb = –40°C à +75°C) T3 (Tamb = –55°C à +125°C) Normes EN/CEI : EN/IEC 60079-0: 2012/2011 EN/IEC 60079-1: 2014 EN 60079-29-1: 2007 |
