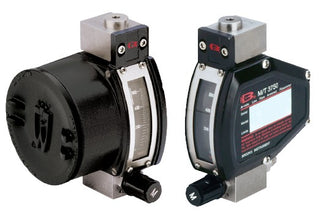

Débitmètres à section variable à tube métallique pour faibles débits e

Caractéristiques

Débits faibles : jusqu’à 100 l/h ou 26 gal/h
Résistance à la haute pression et à la température
Format compact
Raccordements multiples filetés ou à brides
Grand indicateur facile à lire
Aucune alimentation externe requise
Les accessoires optionnels comprennent un robinet à pointeau, des régulateurs de débit et des alarmes.
Disponible avec un transmetteur de signal de débit 4-20 mA et/ou des signaux d'alarme à contact Reed ou des alarmes inductives pour les conditions de débit haut/bas.

Avantages

Conçu pour une précision reproductible dans les applications à faible débit avec des fluides haute pression ou dangereux
Sa construction en acier inoxydable et sa taille compacte facilitent son installation dans des espaces restreints, des environnements dangereux ou des zones isolées.
Compatible avec une large gamme de liquides et de gaz
Plusieurs types de connexion permettent une utilisation à plusieurs endroits dans une même usine ou un même processus.
Des alarmes, des transmetteurs et des contrôleurs de fin de course optionnels offrent des niveaux de mesure et de contrôle supplémentaires.
Excellent remplacement pour les débitmètres à tube de verre (même longueur de tube que la série Sho-Rate 1350)

Applications

Modèles

	3750C
Type de fluide	Liquides propres Gaz Vapeur
Plage de débit (capacité pleine échelle)	Eau 26 gph / 100 l/h* * QuickShip Air 110 scfh / 3,1 m3n/h* * QuickShip
Précision	±5 % PE* / Classe 4 VDI / VDE * QuickShip ±3 % FS / Classe 2,5 VDI / VDE
Pression maximale	1500 PSIG / 100 bar* * QuickShip 4000 PSIG / 276 bar
Plage de température	Mètre -58 à 400 °F / -50 à 204 °C* * QuickShip Option d'alarme Interrupteur à lames souples : -20 à 250 °F / -29 à 121 °C Interrupteur inductif : -20 à 158 °F / -29 à 70 °C Option émetteur -20 à 180 °F / -29 à 82 °C
Matériaux mouillés	Acier inoxydable 316* * QuickShip Monel K-500
Raccordements de processus	Acier inoxydable 316 : raccords femelles 1/4", 1/2", 3/4" NPT, 1/4" Rc (BSP) QuickShip Acier inoxydable 316 : 1/4 pouce, compression de tube de 6 mm Monel K-500 : 1/4" NPT femelle
Communication analogique	Émetteur Sortie 4-20 mA
Alarmes	Interrupteur à lames souples - Toutes tailles Interrupteur inductif - Toutes tailles
Certifications/Approbations	Indicateur : IP66/67, NEMA 4X Alarmes : IP65, NEMA 4X Transmetteur : IP66/67, NEMA 4X Certificat international d'étalonnage (ICC) Certification des matériaux pénétrant liquide à colorant Identification positive des matériaux NACE MR 01-75 et MR 0103 Certificat d'essai de pression Certificat de nettoyage à l'oxygène Certificat de conformité
