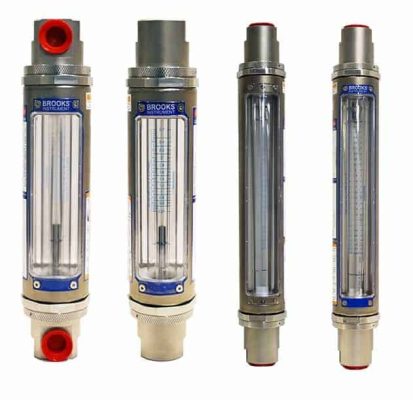

Débitmètres industriels à tube de verre à section variable (rotamètres

Caractéristiques

Configurable pour moderniser les modèles GT1000, GT130x et Full-View®
Cadre en acier inoxydable 316, écran de sécurité en polycarbonate et raccords de process en acier inoxydable doublement certifié 316/316L
Les raccords de process peuvent pivoter à 360°, fenêtre de visualisation à 180°, option de montage sur panneau ou mural
Alarmes de débit haut et bas (en option pour toutes les plages de débit) ; à acheter lors de la commande ou à ajouter sur le terrain.
Choisissez parmi plusieurs niveaux de précision
Raccordements à brides ou filetés disponibles (horizontaux et verticaux)
Balance réglable pour compenser les variations de processus

Avantages

Des matériaux de construction de première qualité garantissent la sécurité et la durabilité intérieure et extérieure
Installation facile et vision sous tous les angles
Surveillez les conditions d'écoulement critiques grâce à des alarmes optionnelles.
Aucune alimentation électrique requise ; réduit les coûts d’installation et permet la mesure du débit dans les zones dangereuses.
Maintenance facile sur site : Nettoyage ou remplacement du tube et du flotteur sans démontage de la tuyauterie de process
La vanne intégrée optionnelle minimise les connexions et réduit les points de fuite.

Applications

Caractéristiques

Type de produit

Débitmètre à tube de verre VA

Différenciateur

Idéal pour les liquides et les gaz propres

Adaptable aux modèles GT1000, GT130x et Full-View

Conception robuste pour une utilisation intérieure ou extérieure

Durable, même dans des environnements difficiles ou dangereux

Performance

Plage de débit (capacité pleine échelle)

Eau
Jusqu'à 0,41 gpm / 4 900 l/h

Air
Jusqu'à 150 scfm / 270 m3n/h

Consultez les tableaux de capacité dans la fiche technique.

Précision

Norme : ±10 %, ±5 %, ±2 % pleine échelle, classe 2,5 selon VDI/VDE

En option : ±1 % de la pleine échelle, classe 1.6 selon VDI/VDE

Répétabilité

≤0,5 % de l'échelle complète

Mécanique

Matériau du tube doseur	Verre borosilicaté
Balance	Échelle transparente. Réglable.
Longueur d'échelle	75 mm, 127 mm et 250 mm
Graduations d'échelle	Choix des unités de lecture directe : millimètre ou pourcentage du débit maximal avec facteur de conversion.
Matériau de fenêtre	Polycarbonate avec inhibiteur d'UV
Matériau flottant	Tailles 2 et 6 : Carboloy® ou 316/316L (acier inoxydable doublement certifié) Tailles 7 à 10 : 316/316L (acier inoxydable doublement certifié)
Arrêts de flotteur	Teflon®
Logement	acier inoxydable 316
Options de bloc d'extrémité	acier inoxydable 316
Matériaux des joints toriques	Viton® Buna-N Kalrez® EPDM
Matériaux de connexion	acier inoxydable 316
Raccordements de processus	acier inoxydable 316

Évaluations
Pression maximale	Consultez le tableau des pressions maximales admissibles dans la fiche technique.
Température maximale	121 ^° C (250 ^° F)
Catégories PED	Conforme aux exigences PED
Plage de température ambiante	-20 à 52 °C (-4 à 125 °F)
Plage de température du fluide	1–121°C (33–250°F)
Alarmes	Tailles de tube 2 et 6 : Alarme de déclenchement haut/bas Tailles de tube 7 à 10 : Alarme à interrupteur à lames souples (niveau haut/bas) Autorisations pour les zones dangereuses : Zone 1/Zone 2 (CSA/ATEX/IECex) - gaz/poussières. Méthode de protection Ex-m (sans barrière). Division 1/Division 2 (CSA) - gaz/poussières. Méthode de protection IS / Non incendiaire
